千景ZA-UVSS-II型固定式-車底安全檢查掃描系統

當前國家政府機關辦公場所、民航機場、港口、車站、軍事機構及基地、駐外使館、檢查站、銀行、科研及保密場所、大型會議及活動場館、航天基地、核電站及其它重要安全保衛的場所，其出入口車輛通道在對進出車輛底盤進行安全檢查時主要依靠內部保衛人員進行人工搜查比較費力費時。因機動車輛底盤種類繁多，這就要求檢查人員對各種車輛底盤具有相當的了解，且需要檢查經驗豐富又比較認真負責，而一般檢查人員檢查起來就會比較緩慢，且容易造成漏檢現象。目前即使少部分單位在出入口車輛通道受檢區域的地面上安裝了監控，在實際應用中都不能有效發揮監控檢查作用，

隨著全國反恐形勢的加強，各大機場、海關口岸、檢查站加大了查違查危力度，特別是對車底安全這塊，如車底藏人偷渡、偷逃、走私、藏爆等，嚴重影響了社會穩定與安全，原有車底檢查設備已很難滿足快速通道檢查要求，我司自主研發生產的新一代CCD高清車底檢查系統滿足了快速車輛查危要求，大大減少檢危人員投入，極大的提升了工作效率，經客戶到廠考查、測試，受到機場、海關、檢查站等大量用戶的高度認可，便迅速將這一先進車底檢查系統投入到現場實際查危工作中，深圳口岸、沈陽機場、山東多個檢查站已先后采購我司新一代CCD車底檢查系統設備，并已安裝調試到位，為快速車輛通道查危保駕護航！

一、產品簡介

千景ZA-UVSS-II型車輛底盤安全檢查掃描成像系統是一套集自動檢測車輛并對車輛底盤進行圖像采集、顯示、拼接、抓拍匯總、比對報警、自動環控為一體的車輛安檢系統。該系統能有效防止車底藏匿炸彈、武器、生化危險品、危險人物出入政府機關、軍事管理、銀行庫區、車站碼頭、安檢站等重要安全保護場所；防止車底攜帶毒品與槍支彈藥等危險品、非法走私物乃至可疑人物通過海關、邊防檢查站，防止被關押人員潛逃出監獄、勞教所、看守所、戒毒所等

二、車底安全檢查掃描系統產品功能

1、自動掃描車輛底盤，以彩色圖像形式自動保存下來，同時采集抓拍圖像可以查詢、導出，打印。

車輛以1－25km/h的速度通過車底采集設備，車輛通過一秒鐘內， 系統自動顯示高清晰完整車輛底盤圖像， 對大小車輛底部采集信息一覽無余， 系統自動根據計算機日期生成一個文件夾， 并將車底圖像按日期和時間自動存入文件夾內備日后查看。

專用軟件操作方便，可對圖像進行全部或局部無失真縮放， 縮放倍數沒有限制，圖像全景導航，圖像從文件夾提取時不超過1秒。

操作軟件對車底圖像可進行均衡、亮度、對比度、飽和度、銳化處理， 并通過放大鏡對車輛底部進行局部放大，以及對圖像有調閱和打印的功能。

通過上一頁和下一頁可以靈活的查閱經過車輛的車底資料， 車底圖像具有手動對比功能。

2、黑名單庫比對功能

可準確識別出被盜、被搶、報廢等危險車輛 并以警示信息提醒方式， 軟件會彈出一個“禁止駛入”對話框作為提醒警示，杜絕危險車輛進入，防患于未然。

3、白名單庫比對功能

可按照要求將事先有車證的車輛或者特殊車輛提前輸入數據庫內， 當車輛經過時可及時提醒操作人員此車輛的相關信息 （免檢車輛、內部車輛、工作應急車輛等）， 通過此項功能可大大提高車輛通過速度，減少工作強度

4、自動掃描識別車牌號（僅限中國大陸地區車牌號），并自動保存到車輛安全檢測掃描系統中，可以查詢。

三、產品組成圖片解析

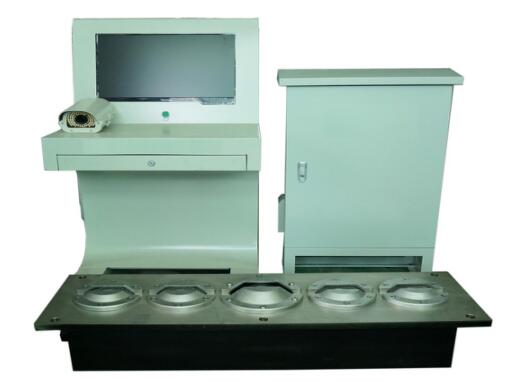

A、車底安全檢查掃描系統整套設備

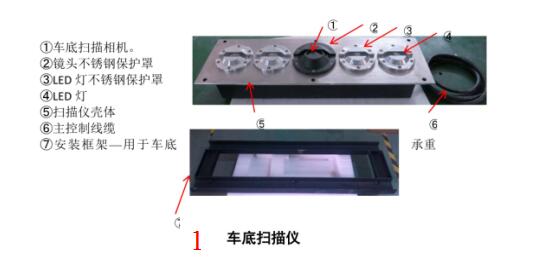

B、產品組成分解如下：

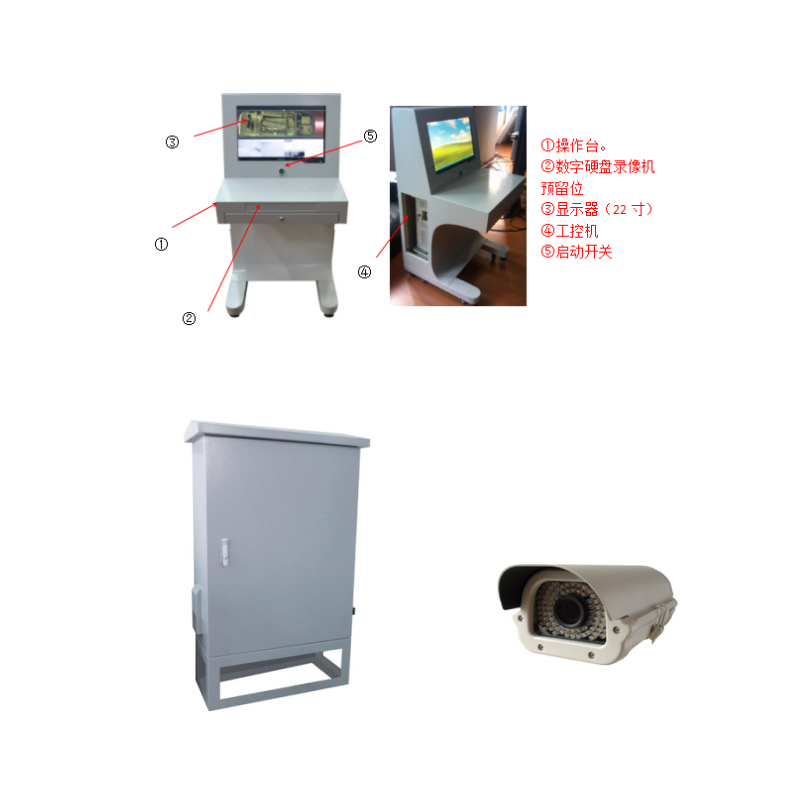

2、操作臺

3、控制箱

4、車牌識別攝像機　　

四、產品性能及參數

系統軟件：

1、采用黑白/彩色線陣CCD掃描技術動態方式成像；

2、掃描分辨率：≥2048線CCD / ≥4096線CCD

3、底盤存儲或載入時間：﹤1秒；

4、車底圖像顯示方式：大幅面橫向顯示；

5、底盤圖像存儲格式：標準BMP圖像格式或JPEG；

6、系統界面語言：可定制；

7、顯示分辨率：適應各種顯示分辨率；

8、車底圖像數據傳輸接口：網絡RJ45；

9、場景圖像顯示：≥1路；

10、圖像檢索功能檢驗： 能按日期、時間、車牌號等信息檢索以存儲的車底及車牌圖像。

11、車底圖像分辨率：12000×6144

12、車底圖像自動拍攝。

13、圖像自動存儲、刪除功能：保存不少于1萬張圖片，對于過期的圖片自動刪除。

14、圖像質量調整功能：可生產對車底或車牌圖像進行飽和度、對比度、均衡、銳化調整；并進行放大縮小處理，且放大倍數達16級，并可對局部進行放大顯示。

ZA-UVSS-II型車底圖像掃描儀、控制設備及環境適應性

1、掃描方式：線性掃描，地感線圈觸發；

2、最大掃描速率：18kHz

3、通過車速：1-65km/h，建議≤30km/h；

4、視場角度：≥170度

5、圖像縱向分辨率：≥2048像素CCD / ≥4096像素CCD；

6、掃描儀數據線：100 米；（可定制長度）

7、輔助照明：320W

8、照明組件：四顆單體密封LED面光源；壽命：50000h

9、車底圖像掃描儀：采用開放式寬視場車底圖像采集技術設計；

10、承載重量：大于50T

11、防水等級：IP68滿足全天候工作

12、結構設計：單體密封設計；

13、掃描裝置重量：70KG

14、掃描裝置體積：1100*280*180mm

15、通信接口：RJ45

16、存儲溫度：-40°~+75°

17、工作溫度：-35°~+60°

18、工作電壓：110－240V AC,50－60HZ

系統主機服務器及顯示器：

1、顯示器：22寸真彩液晶顯示屏

2、CPU：INTEL 酷睿四核處理器

3、主板：專用主板

4、內存：DDR3，大于4GB

5、硬盤：500G高速硬盤

6、顯卡：DDR3、192BIT獨立圖形卡

7、外觀：不銹鋼復合材質

8、工作電壓：AC220V  50/60Hz

9、工作電流：3A

10、工作溫度：－35℃～60℃

車牌識別系統（僅限國內）

1、標配1路車牌識別模塊，可以選配擴展到2路或多路；

2、單字符識別準確率 ：≥99%；

3、平均識別時間：<20ms；

4、整牌識別準確率：≥95%

5、車牌圖像允許水平傾斜角度：-10 ~ +10 度；

6、字符（漢字除外）識別準確率：≥93%

7、視頻信噪比＞48db

五、車底安全檢查掃描系統應用領域

1、政府機關、機場、部隊、大使館、領事館、檢查站、 邊防出入口等車輛安全檢查

2、銀行、保密場所、監獄、看守所、大型會議場館出入口車輛檢查

3、用于安檢、防爆、部隊車輛底部的安全檢查

六、車輛安全檢查掃描系統軟件界面介紹

車底圖像顯示區：實時顯示被檢測車輛的車底圖像、歷史車底圖像以及經過處理后的車底圖像，可以使用鼠標滾輪進行放大、縮小及拖動。

實時車輛視頻顯示區：實時顯示監控視頻，抓拍車牌視頻，通過硬盤錄像機保存監控視頻。

車牌號碼信息顯示區：顯示檢測車輛的車牌抓拍照片與自動識別結果，單擊[修改]按鍵可對識別錯誤的號碼進行修改。

車輛信息列表區：當日檢查的全部車輛信息，包括車牌號、檢查時間、車底檢查結果。

圖像處理功能區：對圖像進行增亮、減暗、全屏顯示、真實大小、最適合、邊緣增強、超級增強、對比度增強、復原、打開和保存車底圖像、放大鏡等操作。

功能操作區：用于設置車牌識別屬性、線陣相機的參數、DVR的視頻屬性、錄像回放及登錄設備的相關參數，以及系統語言、實時曲線、歷史數據查詢等功能。

七、產品配置清單：

千景ZA-UVSS-II型序號設備名稱單位數量單價合計備注（含主要設備）

1車輛底盤掃描系統軟件部分套1圖像分析管理軟件

2車底掃描系統圖像采集部分套1車輛底盤成像設備

3車底掃描系統控制箱套1設備控制箱，地感線圈10米（單向）

車底IO控制器

電源控制及車輛檢測器

4系統機柜套1系統主機，操作臺

系統主機

液晶顯示器

5車牌識別攝像機臺1視頻線和攝像頭電源線30米（標配）

含車牌識別軟件（中國大陸地區）

配件輔材：

序號輔件名稱單位數量單價規格簡述備注

1掃描儀到控制箱數據線條110米（標配）可根據客戶需要加長

2控制箱到操作臺數據線條130米（標配）可根據客戶需要加長

3控制箱電源線條13.5米（標配）可根據客戶需要加長

4操作臺電源線條13.5米（標配）可根據客戶需要加長

5掃描儀到控制箱管材條直徑50mm鍍鋅鋼管/客方自理

6土建施工約水泥5-10包，沙子0.5-1噸。挖坑和泥水工人、攝像頭位置安裝，約需要6人/天。（具體看場地實際情況）/客方自理

八、服務承諾

A：售前服務支持

1、行業、產品、項目分析支持

2、產品、項目技術解答與方案預設

3、參數設置與招投標技術支持

B：售中服務支持

1、方案設計與技術支持

2、樣品與技術人員現場支持

3、資質與運作方案支持

4、個性化、定制式支持

C：售后服務支持

1、物流運輸及代發貨支持

2、安裝、調試、培訓及在線解答支持

3、定期回訪支持

D：服務要求與規范

1、100%客戶電話回訪

2、服務響應時間：2小時內響應，8小時內提出解決方案

3、儀容整潔、行為規范、語言親切、服務周密

（*由于產品升級或其他原因，千景車底安全檢查掃描系統產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
